丁基铝条生产线_JDL_丁基铝条生产线强制喂料机/JDL-100单螺杆丁基胶条生产线

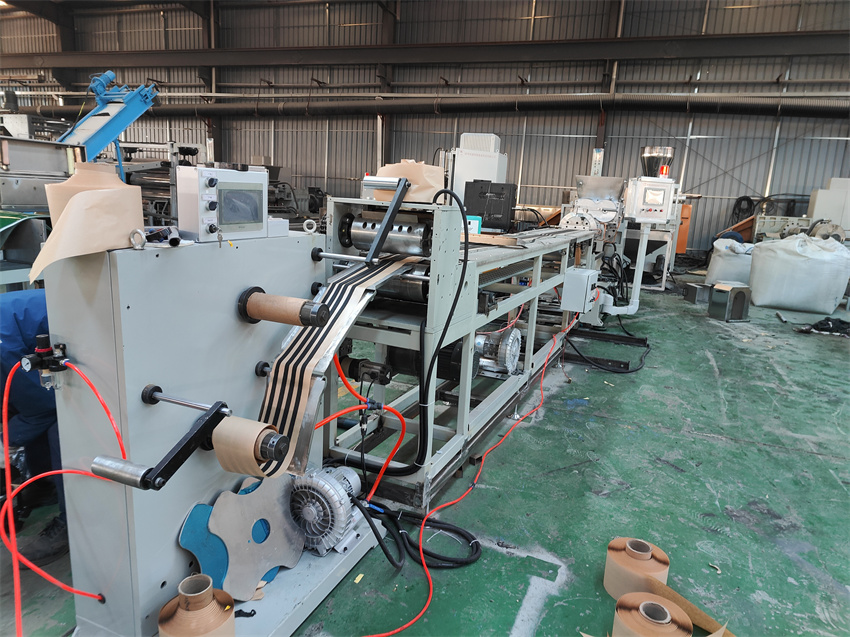

一、系统机组技术参数Ⅰ、机器颜色：主机为：公司标色；电柜为：电脑色；防护罩：黄色Ⅱ、挤出工艺：强制喂料机——JDL-100单螺杆挤出机----丁基胶条模具------5米橡胶输送带-----下覆膜装置----滚刀系统------双工位全自动恒张力收卷机-----主机采用：PLC控制Ⅲ、加工物料：丁基胶条    产品1要求：宽：1.3mm  厚度：8mm，物料中间加铝条，一出一

产品2要求：圆直径：8mm   一出5条,间距：8mm

产品3要求：宽：50mm 厚度：2   一出三条。间距：8mm

         要求：1为独立模具一套，2.3为一套模具二个模具出口

产    能：100-150公斤/小时

线 速 度：0-6米/分钟（取决于客户的配方、工艺、生产条件）

二. 技术配置

（一）双碗强制喂料机1）电机功率：5.5kw，采用“杰特或罗宾汉”变频调速器。喂料螺杆：双螺杆强制下料，氮化镀铬处理，表面光洁度高。喂料体：内表面抛光、镀硬铬处理，光洁耐磨。2）喂料斗：内表面抛光、镀硬铬处理，光洁耐磨；采用锁扣式安装防护罩，要求便于更换和维修保养。

（二）JDL-100挤出机

1、减速箱：采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零件采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加中负荷工业齿轮油L-CKC220或L-CKC320（油品需客户自行采购）:

2 .齿轮箱冷却系统1)减速箱冷却系统；油泵功率：0.75kw；采用板式冷却器，3平方

3、主电机：

1）交流电机；功率：37kw“蒙特”电机，“三晶或罗宾康”变频调速器

4、螺杆

1）直径：φ100mm；长径比：14:1；材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；

4、料筒

1）材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级；

2）螺筒采用水冷却，盘铜管加强制作工艺改进，铜管孔焊接嘴满焊并带加强固定，防止此处漏水；料筒外加不锈钢防护罩，要求防护罩与机座相联；加热：采用模温机加热；

（三）特种橡胶专用模具：特殊模具：可以调整不同的宽度和厚度1）模具1：出料有效宽度50mm；制品宽度50mm；模头材料：P20钢材；模头流面镀硬铬处理。 (宽：1.3mm  厚度：8mm，物料中间加铝条，一出一）2）模具2：出料有效宽度150mm；制品宽度150mm；模头材料：P20钢材；模头流面镀硬铬处理。 (产品要求：圆直径：8mm： 一出5条,间距：8mm）(宽：50mm 厚度：2   一出三条。间距：8mm)

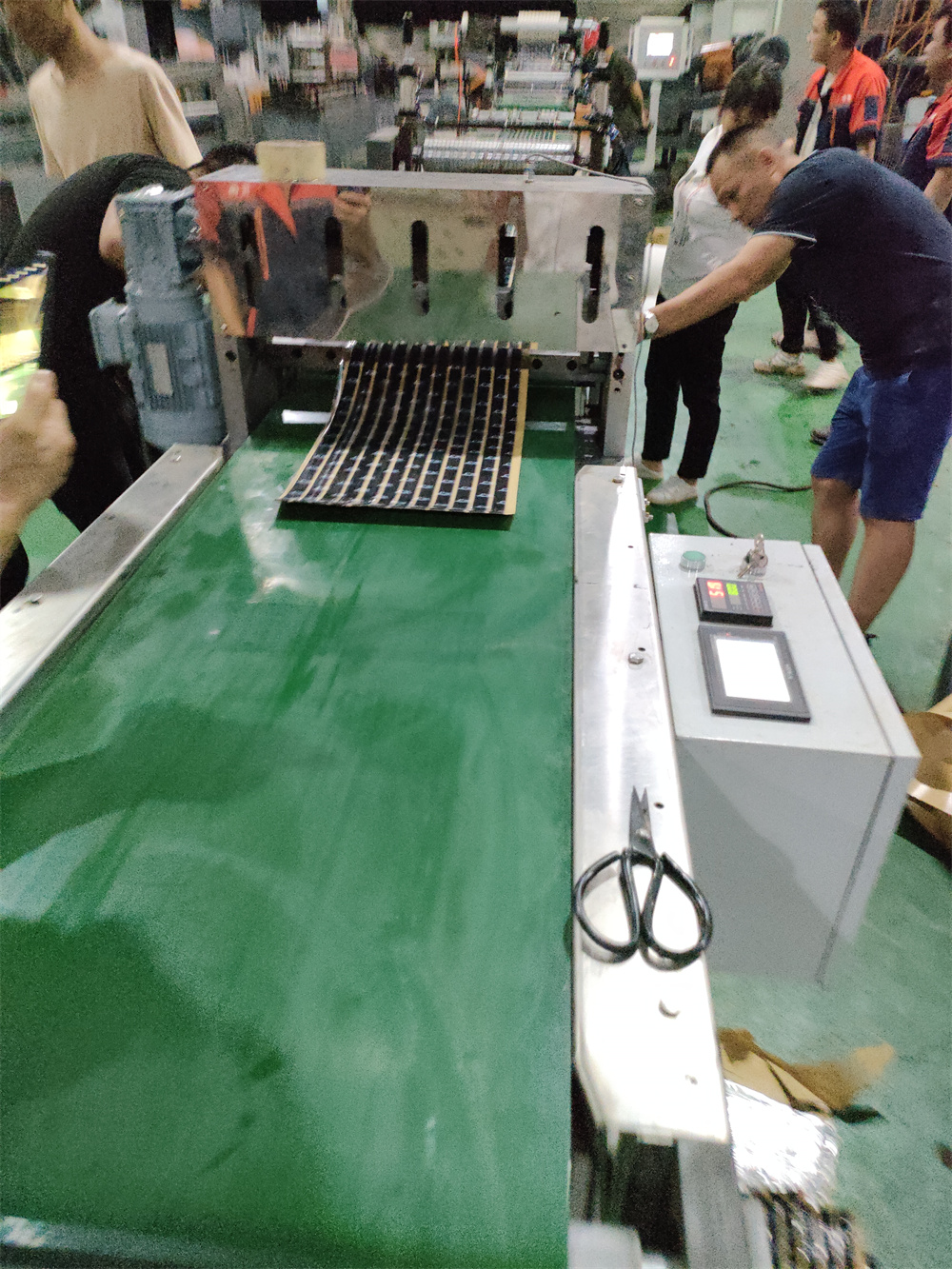

（四）橡胶输送带

1）输送带材质:PVC输送带300mm×500mm;输送带里面加不锈钢板铺平，上面安装3组冷却风机，冷却物料

2) 输送电机1.5kw采用：“杰特或罗宾康”变频调速器,线速度0-10m/m;变频器控制，

3）输送带，下面安装真空吸附系统，分成二区控制，吸附电机功率：1.1KW

（五）下放卷装置（热腹合无纺部装置）       单工位

1）铝条放卷装置， 一个直径71mm气胀轴; 放卷速度采用磁粉控制;下放卷架子与底座为螺丝连接;放卷装置上安装导流辊;展平辊等

2）下放卷安装与托架下; 一个直径71mm气胀轴; 放卷速度采用磁粉控制;下放卷架子与底座为螺丝连接;与输送带能同步前后移动;防止下放卷在放无纺布是不能与辊筒摩擦; 放卷装置上安装导流辊;展平辊等
