空调丁基胶块生产线_JDL_空调丁基胶块生产线双碗强制喂料机/JDL-120单螺杆丁基胶片生产线

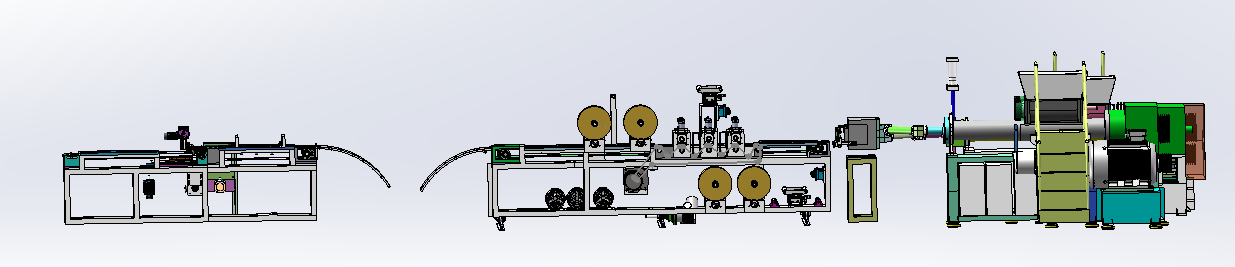

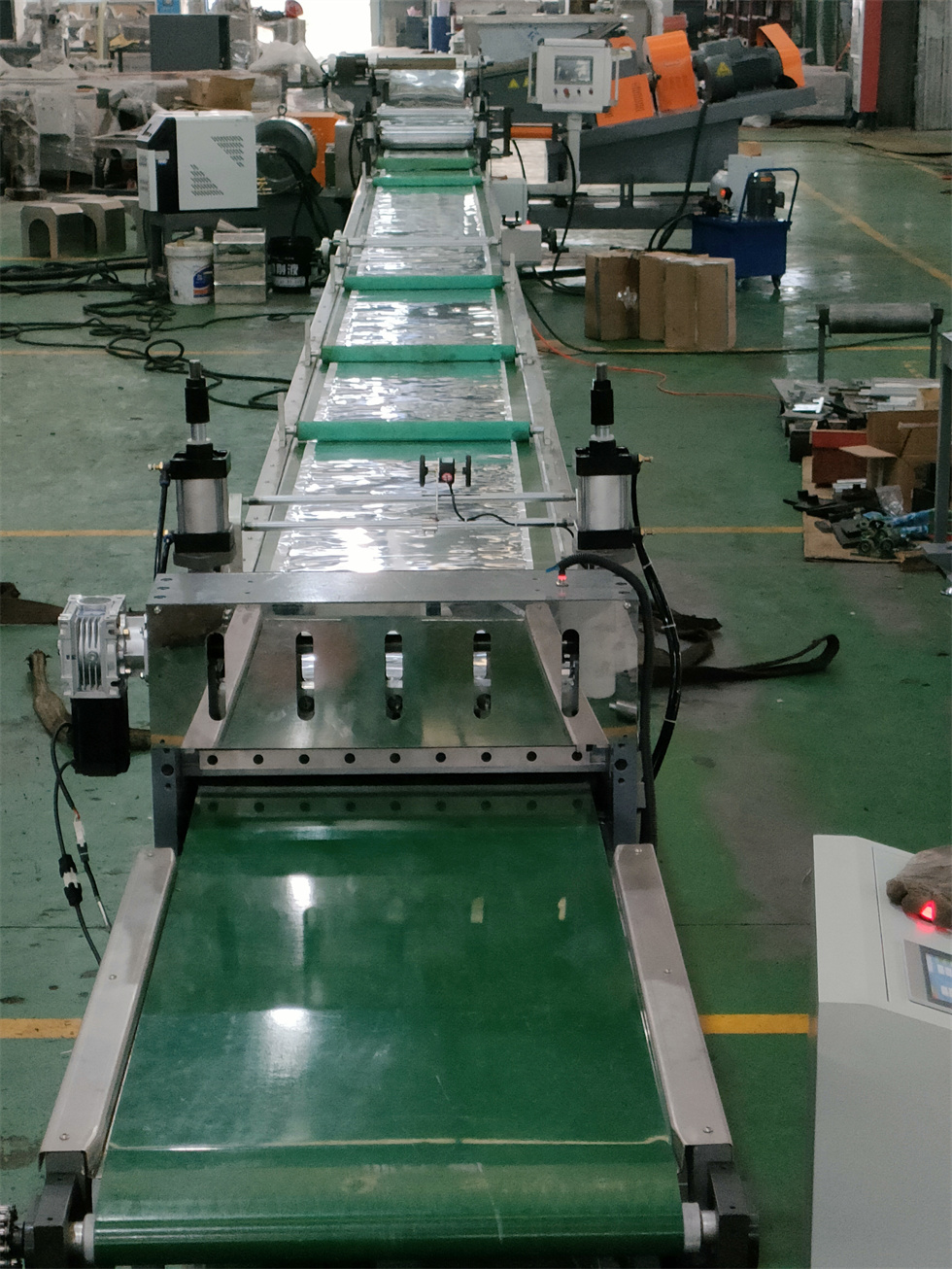

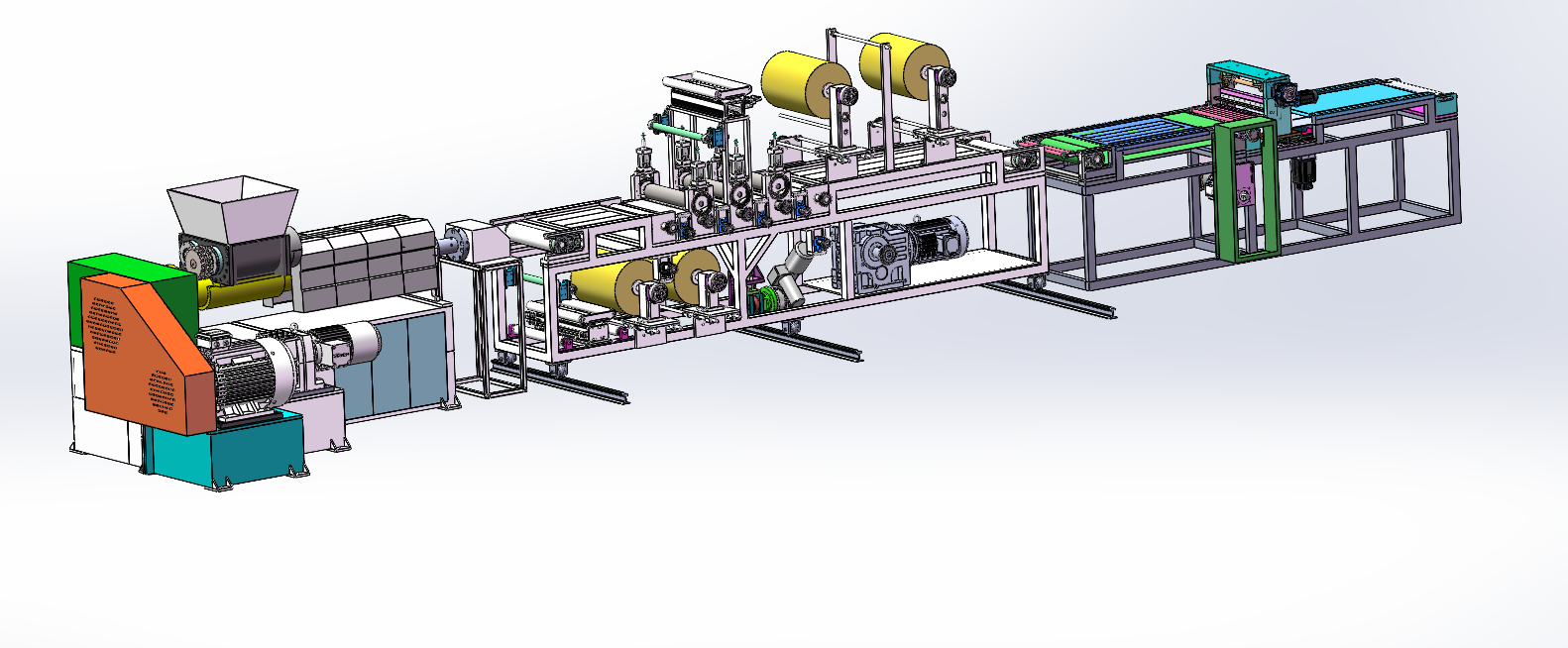

一、系统机组技术参数Ⅰ、机器颜色：主机为：公司标色；电柜为：电脑色；防护罩：黄色Ⅱ、挤出工艺：双碗强制喂料机——JDL-120单螺杆挤出机----丁基胶专用模具------600mm活动平台-----3米PVC输送带-----上下覆膜装置----2米缓冲区-----输送带----移动切刀系统-----1.5米输送带-----主机采用：PLC控制Ⅲ、加工物料：丁基胶片材要求：丁基胶片尺寸：宽：200mm，最厚2-5mm  正负:0.15mm产    能：200～350/公斤小时    线速度：1-10米/分钟注意事项：取决于客户的配方、工艺、生产条件

二. 技术配置

（一）双碗强制喂料机：一台1）电机功率：5.5kw，采用杰特或罗宾康,变频调速器，喂料螺杆：锥形双螺杆强制下料，主轴使用鎳铬钼合金钢制经调质处理，氮化镀铬处理，表面光洁度高。螺旋叶片使用铸不锈钢，表面渡硬铬处理。2）喂料体：使用不锈钢板焊接制成，内表面抛光、镀硬铬处理，光洁耐磨。喂料斗：使用不锈钢板焊接制成，内表面抛光、镀硬铬处理，光洁耐磨；采用锁扣式安装防护罩，要求便于更换和维修保养。

（二）JDL-120挤出机1、减速箱：采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零件采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加中负荷工业齿轮油L-CKC220或L-CKC320（油品需客户自行采购）2 .齿轮箱冷却系统1)减速箱冷却系统；油泵功率：0.75kw；采用板式冷却器，3平方丁基胶片生产线    http://www.jdlhkb.com
