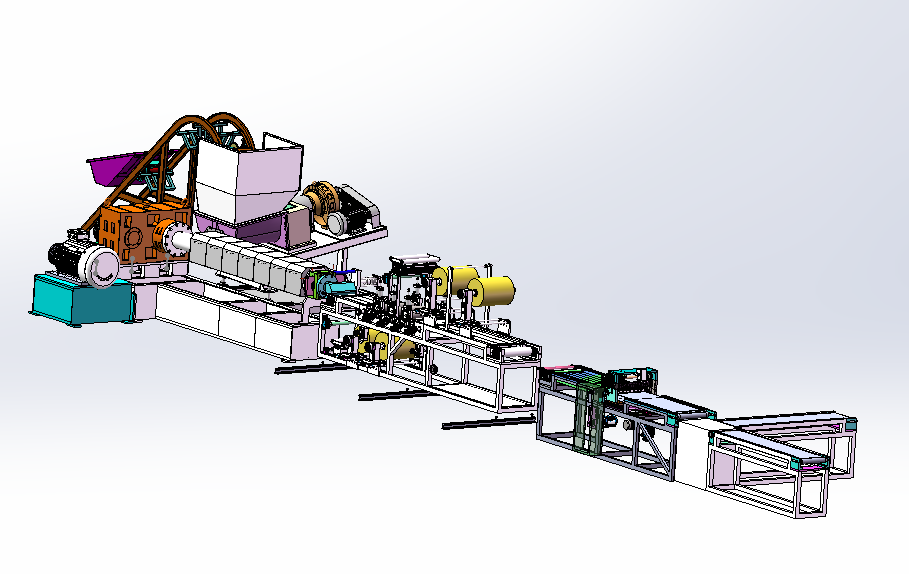

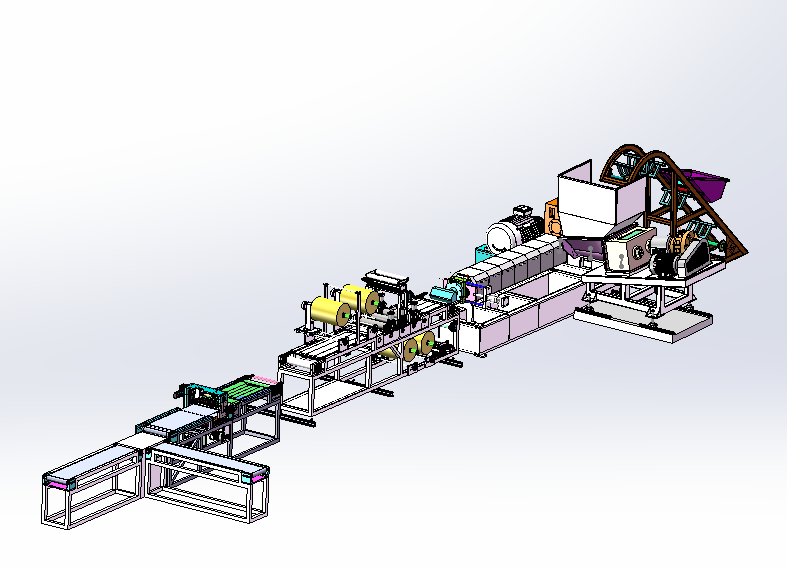

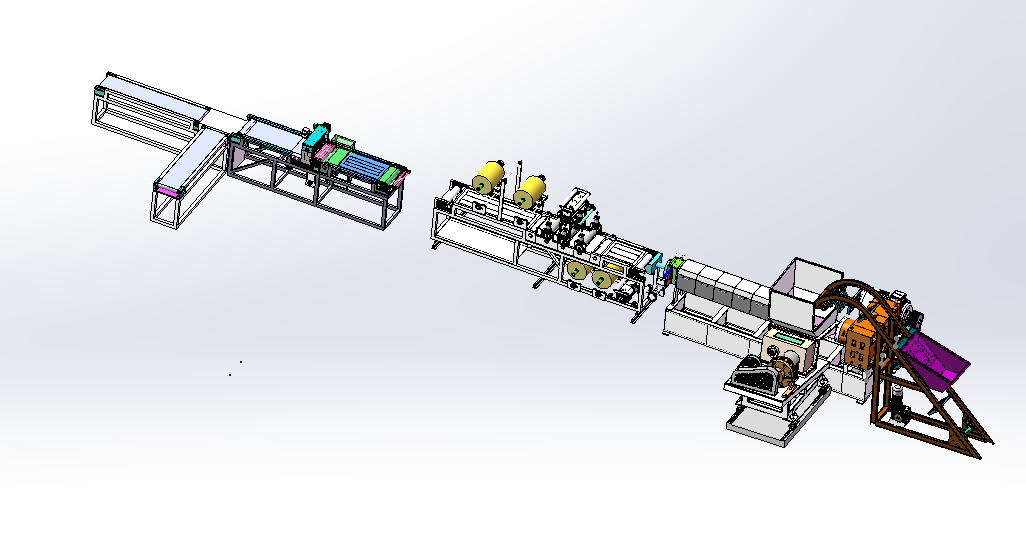

丁基胶片生产线_JDL_丁基胶片生产线锥双强制喂料机/JDL-150单螺杆丁基胶片生产线一、系统机组技术参数Ⅰ、机器颜色：主机为：公司标色；电柜为：电脑色；防护罩：黄色Ⅱ、挤出工艺：自动提升机---锥双强制喂料机——JDL-150单螺杆挤出机----液压板式换网器-----丁基胶专用模具------1米PVC输送带----三组覆膜棍系统---2.5米PVC输送带-----上下覆膜装置----2米缓冲区----1米PVC输送带-----移动切刀系统-----1.5米输送带-----主机采用：PLC控制 Ⅲ、加工物料：丁基胶片材要求：丁基胶片尺寸：宽：250mm，最厚2-5mm  正负:0.15mm （宽：40-250mm，为一套模具，宽：400-6300为一套模具）产    能：500～600/公斤小时    线速度：1-10米/分钟注意事项：取决于客户的配方、工艺、生产条件

二. 技术配置（一）自动翻斗提升机：参数为1、上料电机功率：1.5kw；提升料斗为不锈钢材质，需满足300kg/锅，确保安全。2、将捏炼机捏炼后的团状物料输送至锥双喂料机内（二）锥双强制喂料机：一台1）电机功率：15kw，采用汇川,变频调速器，喂料螺杆：锥形双螺杆强制下料，主轴使用鎳铬钼合金钢制经调质处理，氮化镀铬处理，表面光洁度高。螺旋叶片使用铸不锈钢，表面渡硬铬处理。2）喂料体：使用不锈钢板焊接制成，内表面抛光、镀硬铬处理，光洁耐磨。喂料斗：使用不锈钢板焊接制成，内表面抛光、镀硬铬处理，光洁耐磨；采用锁扣式安装防护罩，要求便于更换和维修保养。3) 锥双喂料机与单螺杆连接为哈佛式结构；

（三）JDL-150挤出机1、减速箱：(315常州迈彩）采用ZLYJ系列专业为单螺杆橡塑挤出机配套设计的高精度硬齿面带推力座的齿轮传动装置，设计采用JB/T8853-2001《圆柱齿轮减速机》规定的各项技术规范，输出轴采用高强度42CrMo，其他齿轮和轴类零件采用高强度20CrMnTi材料；齿轮经渗碳、淬火、磨齿工艺加工，齿轮精度高、硬度高；齿轮精度为GB10095-88,6级，齿面硬度在HRC-54～62，在空心输出轴前端配置推力轴承，承受螺杆工作时的轴向推力，整机体积小、承载能力高，传动平稳、噪声低、效率高。当油位低于油标位置时，请添加中负荷工业齿轮油L-CKC220或L-CKC320（油品需客户自行采购）   2 .齿轮箱冷却系统1)减速箱冷却系统；油泵功率：1.1kw；采用板式冷却器，3平方3、主电机：:1）交流电机；功率：90kw“猛特”电机，汇川,变频调速器4、螺杆1）直径：φ150mm；长径比：15:1；材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级。螺杆表面镀硬铬处理；提高耐磨度。2）螺杆芯部通水冷却；5、料筒1）材质为38CrMoALA氮化处理，氮化HRC65-70，深0.6-0.75mm，脆性不大于II级；2）螺筒采用水冷却，盘铜管加强制作工艺改进，铜管孔焊接嘴满焊并带加强固定，防止此处漏水；料筒外加不锈钢防护罩，要求防护罩与机座相联；3）加热区段：6kw水模温机4台，带485通信，在触摸屏设定温度6、液压板式换网器：1）换网器，板式过滤自动换网器，流量截面为圆形；2）液压缸、液压站等一套，采用YA-N46抗磨46#液压油；（油品需客户自行采购）（四）特种橡胶专用模具：模具1要求：丁基胶片尺寸：宽：250mm 正负:1.15mm，厚：2-5mm  正负:0.30mm1）出料有效宽度280mm；制品宽度250mm；制品厚度1-5mm，模头材料：P20钢材；模头 流面镀硬铬处理。采用模温机控制；模具2要求：丁基胶片尺寸：宽：630mm 正负:1.15mm，厚：2-5mm  正负:0.30mm1）出料有效宽度650mm；制品宽度630mm；制品厚度1-5mm，模头材料：P20钢材；模头 流面镀硬铬处理。采用模温机控制；（五）橡胶输送带1) 模具导流棍一组2）1米PVC输送带，输送带加真空负压吸附，吸附分三区,负压风机功率：1.1KW3）三组覆膜棍，辊直径：120mm，上辊采用气缸调节4）输送带材质:PVC输送带700mm×2500mm;输送带里面加不锈钢板铺平5) 输送带加真空负压吸附，吸附分三区，负压风机功率：1.1KW7) 输送电机5.5kw采用：三晶变频调速器,线速度0-12m/m;变频器控制，8）输送带安装5KG自重压辊1组；15KG气动压辊1组；辊筒直径：71mm；辊筒；防止粘连,气动压辊行程可调(采用:机械调节阀那种)；最大高度50mm9)整体输送带横向轨道移动1.2米，电机功率：0.37KW10）纵向分切膜刀采用：电热刀，只切最上面膜
